Gerader hängender runder Hebering der Serie 094
  • Gerader hängender runder Hebering der Serie 094
  • Gerader hängender runder Hebering der Serie 094

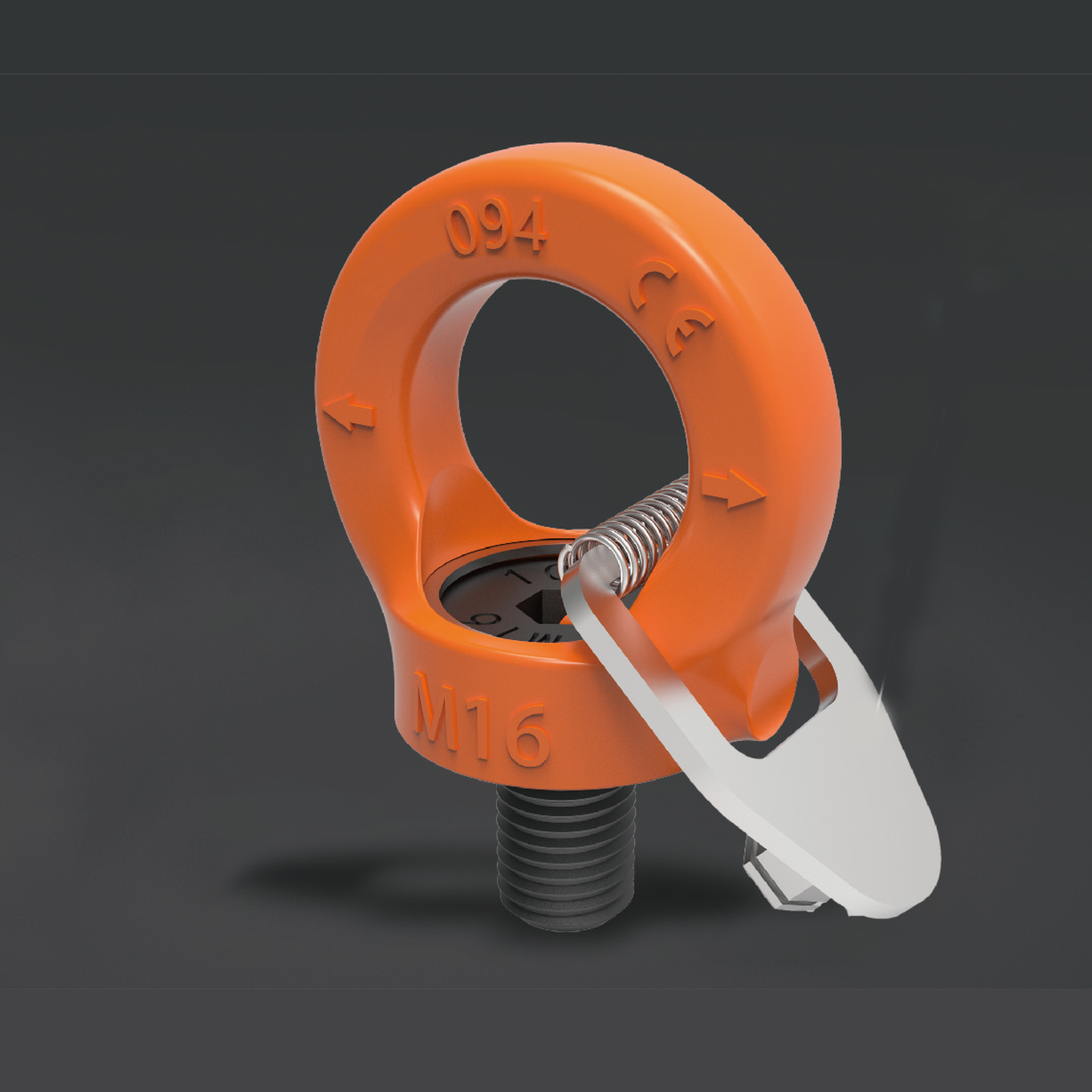

Gerader hängender runder Hebering der Serie 094

Hubring-Serie 094
(mit Stopper)

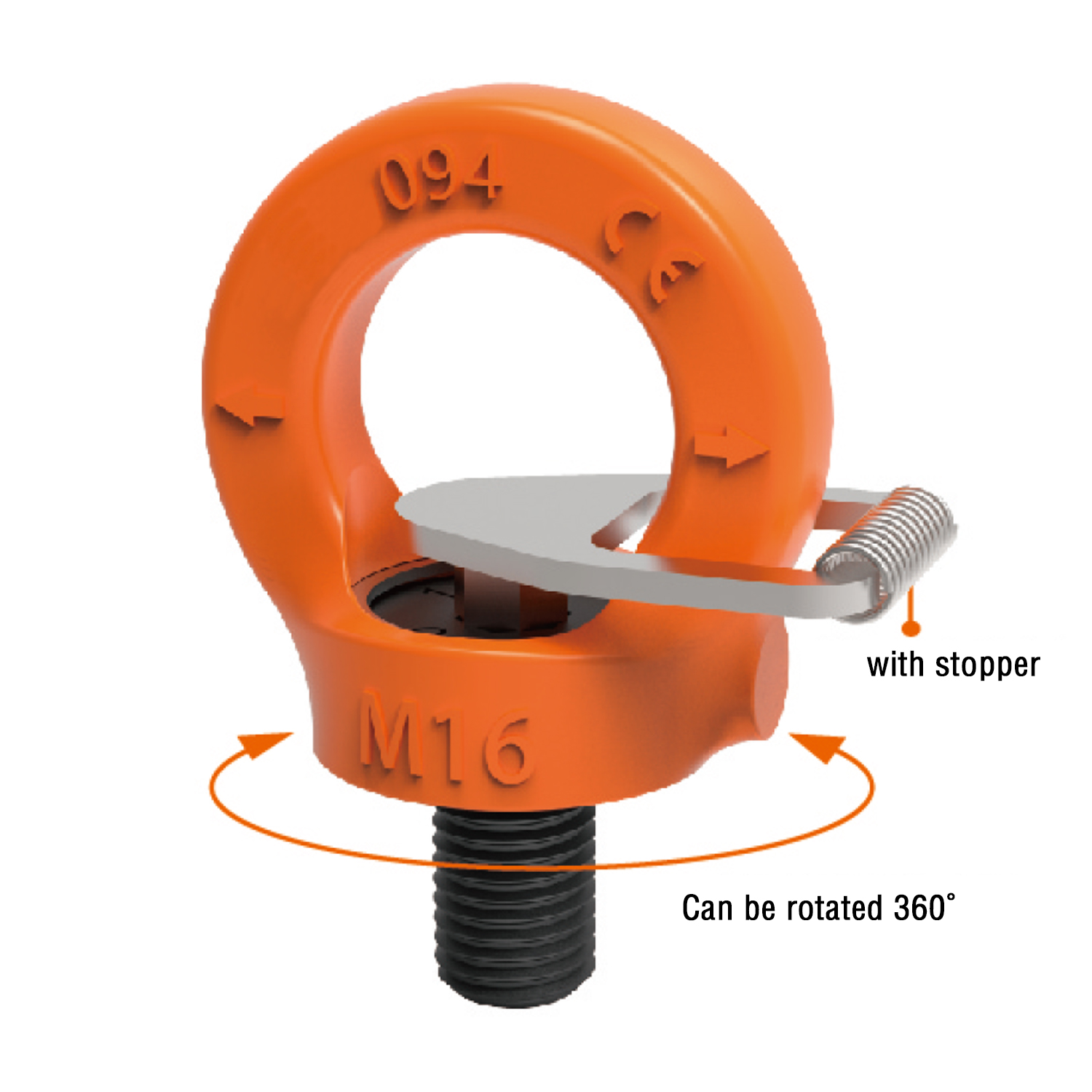

●360° Drehung
YD094 ist mit einem Feststellschlüssel und außerdem mit einer Anschlagschraube ausgestattet. Nach dem Verriegeln ist die Installation bequem und der Hebering kann sich nach dem Lösen drehen.
●4-facher Sicherheitsfaktor

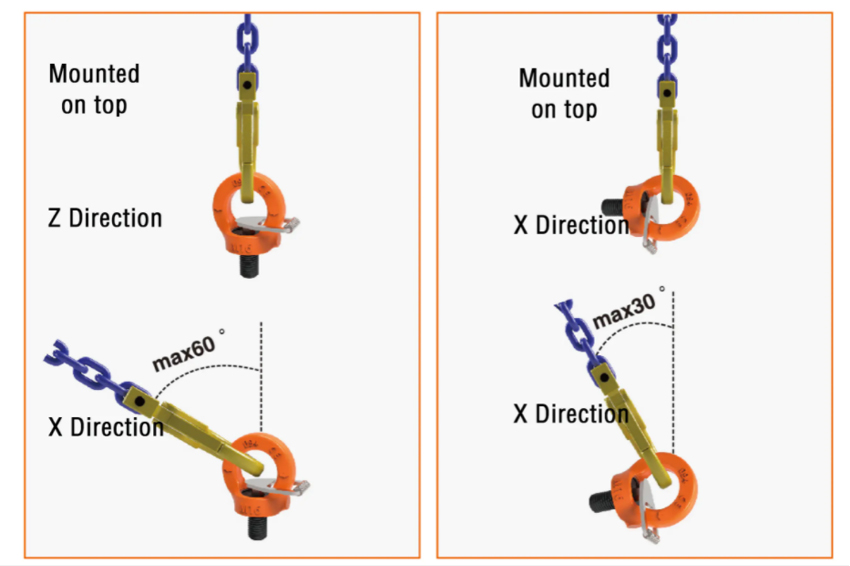

Die zu hebenden Lasten sind in unterschiedlichen Belastungsrichtungen unterschiedlich, der Sicherheitsfaktor liegt aber garantiert bei 4-fach. Beim Heben in vertikaler Richtung ist die Arbeitslast groß.
●Vollständige Spezifikationen
Vollständige Gewindespezifikationen und großer Nennlastbereich (M8 - M48, 0,3T - 32T); Die Gewindegröße kann individuell nach Kundenwunsch angepasst werden (Verlängerung, Verkürzung, Grobverzahnung, Feinverzahnung, metrisches System, amerikanisches System).
●Elektrostatisches Spritzen von legiertem Stahl
Der Bolzen besteht aus legiertem 42CrMo-Präzisionsschmiedestahl.
Die Zugfestigkeit vor der Wärmebehandlung beträgt 1080 MPa.
Die mechanischen Eigenschaften werden nach dem Abschrecken und Anlassen verbessert.
Elektrostatisches Sprühen nach dem Schwärzen der Oberfläche des Hubrings, um die Korrosionsschutzfähigkeit der Oberfläche zu verbessern.
●100 % GO – NO GO-Inspektion fester Messgeräte
Besteht die Prüfung von 6G GO – NO GO FIXED MAUGES zu 100 % und kann auf Präzisionsgewindelöcher angewendet werden.
Jetzt kontaktieren Eine Frage stellen PREV：Schwenkbarer Hebering der S-SerieNEXT：Seitlich hängender Schwenkhubring der Serie 081

PRODUKTBESCHREIBUNG

Anzahl der Spreizerschenkel 1 2 1 2 2 2 2 3-4 3-4
Hebewinkel 0° 0° 90° 90° 0-45° 45-60° Asymmetrie 0-45° 45-60° Asymmetrie
ARTIKEL-NR. Gewinde /M WLL/T
094-M8 8 1 2 0.3 0.6 0.42 0.3 0.3 0.63 0.45 0.3
094-M10 10 1 2 0.4 0.8 0.56 0.4 0.4 0.8 0.6 0.4
094-M12 12 2 4 0.75 1.5 1 0.75 0.75 1.5 1.1 0.75
094-M14 14 2 4 0.75 1.5 1 0.75 0.75 1.5 1.1 0.75
094-M16 16 4 8 1,5 . 3 2.1 1.5 1.5 3.1 22 1.5
094-M18 18 4 8 1.5 3 2.1 1.5 1.5 3.1 2.2 1.5
094-M20 20 6 12 2.3 4.6 3.2 2.3 2.3 4.8 3.4 2.3
094-M22 22 6 12 2.3 4.6 3.2 2.3 2.3 4.8 3.4 2.3
094-M24 24 8 16 3.2 6.4 4.5 3.2 3.2 6.7 4.8 3.2.
094-M27 27 8 16 3.2 6.4 4.5 3.2 3.2 6.7 4.8 3.2
094-M30 30 12 24 4.5 9 6.3 4.5 4.5 9.4 6.7 4.5
094-M33 33 12 24 4.5 9 6.3 4.5 4.5 9.4 6.7 4.5
094-M36 36 16 32 7 14 9.8 7 7 14.7 10.5 7
094-M42 42 24 48 9 18 12.6 9 9 18.9 13.5 9
094-M48 48 32 64 12 24 16.8 12 12 25 18 12

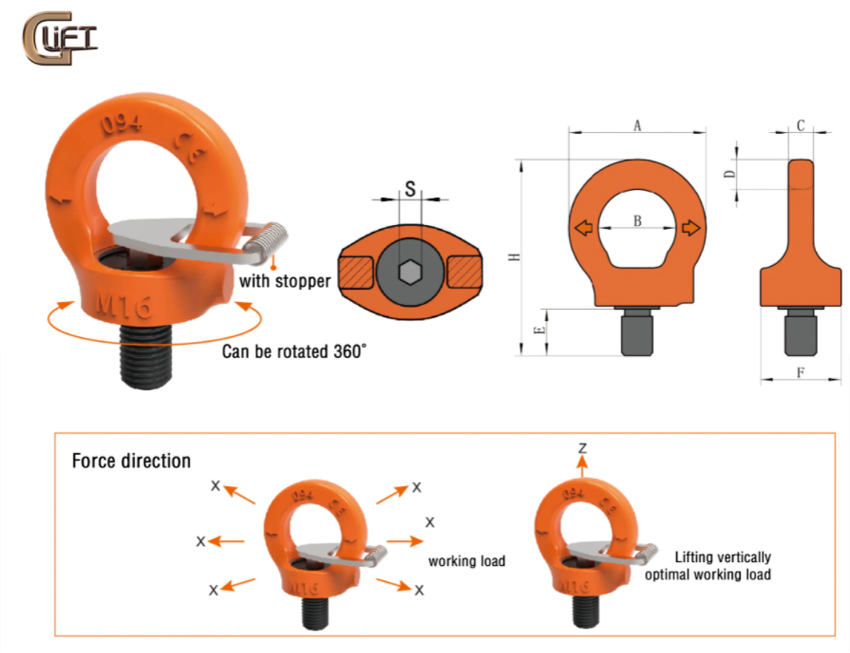

ARTIKEL-NR. WLL/T Gewinde /M Technischer Parameter /mm N.W
E A B C D E F H kg
094-M8 0.3 M8x1,25-6g 12 44 25 8 9.5 26 61.5 6 0.15
094-M10 0.4 M10x1,5-6g 15 44 25 8 9.5 26 64.5 6 0.15
094-M12 0.75 M12x1,75-6g 18 52 30 10 11 32 76 8 0.2
094-M14 M14x2,0-6g 18 52 30 10 11 32 76 8 0.2
094-M16 1.5 M16x2,0-6g 24 61 35 14 13 39 91 10 0.35
094-M18 M18x2,5-6g 24 61 35 14 13 39 91 10 0.35
094-M20 23 M20x2,5-6g 30 70 40 16 15 47 108 12 0.6
094-M22 M22x2,5-6g 30 70 40 16 15 47 108 12 0.6
094-M24 3.2 M24x3,0-6g 36 84 48 19 18 55 127 14 1
094-M27 M27x3,0-6g 36 84 48 19 18 55 127 14 1
094-M30 4.5 M30x3,5-6g 45 105 60 24 22.5 67 159 17 2
094-M33 M33x3,5-6g 45 105 60 24 22.5 67 159 17 2
094-M36 7 M36x4,0-6g 54 126 72 29 27 85 195 22 3
094-M42 9 M42x4,5-6g 63 147 82 34 32.5 98 225.5 22 5
094-M48 12 M48x5,0-6g 72 168 96 38 36 114 259 27 7.5
